Máy ép cos ống thuỷ lực chạy pin ChangYou EZ-1632: Giới thiệu, tiêu chuẩn kỹ thuật

Trong các nghành thi công đường ống hiện đại ngày nay các đường ống nước nóng như ống PEX và ống inox, phương pháp kết nối hàn nhiệt truyền thống hay các ren nhiệt cơ học như trước đang dần được thay đổi bằng công nghệ ép cos thuỷ lực.

Máy ép cos thuỷ lực chạy pin ChangYou EZ-1632 là chiếc máy tiêu biểu cho thiết bị bấm cos thuỷ lực cầm tay, với lực nén cực lớn lên đến 60kn và kết hợp với sử dụng pin Luthium-ion. Bài viết sau đây sẽ cho bạn thấy rõ được cơ chế vận hành của máy, tiêu chuẩn của các mối nối và ứng dụng thực tế của máy.

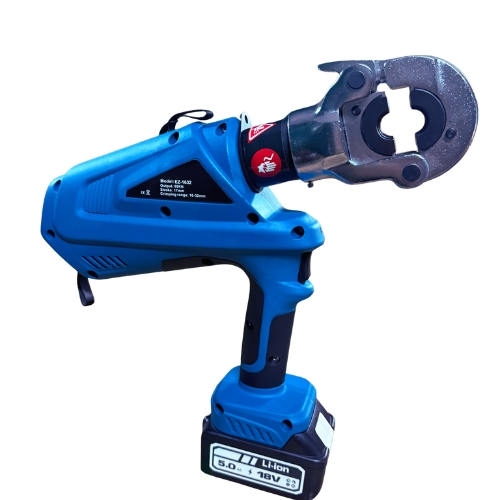

Ảnh máy ép cos ống thuỷ lực chạy pin ChangYou EZ-1632

Hệ thống thuỷ lực, nguyên lý tạo mối nối chuẩn

1. Hệ thống bơm và van xả áp tự động

Máy được trang bị hệ thống xi lanh thuỷ lực kết hợp với bơm điện siêu nhỏ driven bởi động cơ DC.

•  Tạo lực: Bấm công tắc hệ thống bơm dầu sẽ đẩy piston về trước với áp suất cực đại, máy tao ra lực ép đầu ngàm sấp sỉ 60 kn sấp sỉ 60 tấn.
• Ngắt và hồi áp tự động: Khi đai kẹp được đóng chặt hoàn toàn và đạt được lực ép tối đa, van xả sả tự động mở ra để áp suất dầu về bình chứa, piston sẽ lùi về vị trí ban đầu việc này sẽ đảm bảo việc các mối nối được ép đều và chuẩn cùng một lực ép, không phụ thuộc quá nhiều vào trình độ người thợ, bảo vệ van và gioăng phớt khung ngàm khỏi khi bị ép quá tải.

2. Biến dạng và toàn vẹn của mối nối

 Khi ép ống nhựa phức hợp và ống inox mỏng với các đầu nối.

• Biến dạng biến tính: Với lực ép 60 tấn buộc vòng đệm kim loại bên ngoài sẽ bị biến dạng và ôm chặt lên thân ống và các gờ gai của lõi vật liệu thi công.
• Gioăng cao su: Lực nén chặt gioăng cao su đệm phía trong phụ kiện sẽ được lấp đầy các khoảng hở giúp các mối nối chịu được áp suất lớn liên tục lên tới 16-25bar và chiệu được nhiệt độ cao lên đến 95 độ mà không ảnh hưởng búa nước hoặc rò rỉ.

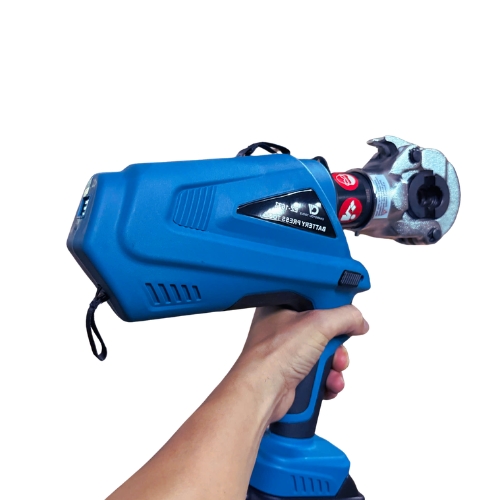

Ảnh máy và pin

Thiết kế chuẩn khuôn ép

Khuôn ép chuẩn

Đi kèm với máy ép cos thuỷ lực dùng pin ChangYou EZ-1632 là bộ khuôn tiêu chuẩn cao cấp gồm: Phi 16, 20,25, 32mm.

Đặc điểm chuẩn: Các khuôn có các đường gờ dập song song đặc trưng của nó, khi ép các gờ này xuống nó định hình lên vỏ inox hoặc nhôm của phụ kiện, định hình chuẩn xác vòng cao su làm kín bên trong vật liệu.

Khoá ngàm: Chốt định vị khoá ngàm cho phép người dùng có thay các khuôn nhanh chóng mà không mất nhiều thời gian, tối ưu được lưu lượng công việc.

Đầu 360 và màn hiển thị OLED

Đầu xoay linh hoạt: Đầu xoay 360 quanh xi lanh, điều này cực kỳ quan trọng khi phải đưa máy vào những địa hình làm việc không thuận lợi như các hộp kỹ thuật, góc trần, cụm chia nước.

Màn OLED tích hợp đèn cảnh báo: Máy có màn hình nhỏ hiện thị số lần ép vào vật liệu và dung lượng pin, nhiệt của máy giúp dễ  bão dưỡng máy định kỳ.

Ứng dụng và dẫn chứng công trình

Hệ thống cấp nước ở các căn hộ chung cư

Thi công thực tế: Các dự án nhà ở cao cấp thường sử dụng các ống nhựa nhôm cho hệ thống ống nước nóng trung tâm, các mối nối ren thường sẽ bị rỉ sét do thời gian dài vi dãn nở nhiệt độ.

Giải pháp: Sử dụng máy ép cos EZ-1632 bấm đầu cos sẽ nhanh hơn gấp 3 lần so với các loại kìm tay bình thường, mối ép bằng máy đạt tiêu chuẩn cao hơn từ 15-20 bar trong 24 tiếng mà không bị tụt áp.

Hệ thống điều hoà trung tâm, ống đồng, inox

 Ép phụ kiện ống ionx: Với các hệ thống nước làm mát ống inox vi sinh dùng phụ kiện ép kẹp, EZ ChangYou 1632 nó đáp ứng tốt việc ép chặt các đầu thu, khớp nối co vuông từ 16-32mm mà không cần đến hàn TIG phức táp.

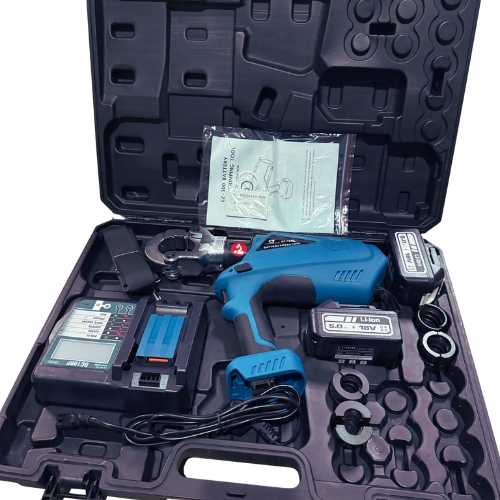

Ảnh mở hộp máy và phụ kiện đi kèm

Thông số kỹ thuật

Hệ khuôn ép đi kèm Bộ khuôn chuẩn TH.

Dải đường kính ép Ф16 mm - Ф20 mm - Ф25/26 mm - Ф32 mm

Lực ép tối đa: 60 kN (Khoảng 6 Tấn)

Hành trình xilanh: 17 mm

Pin: 2 pin 18V/ 5.0Ah

Sạc: 1 sạc nhanh

Bảo hành: 12 tháng

Thời gian ép 1 chu kỳ 3 - 6 giây (Tùy đường kính ống)

Cơ chế xả áp Tự động xả áp khi đạt lực ép cực đại

Góc quay đầu kìm Xoay 360° linh hoạt trong không gian hẹp

Trọng lượng:  4.2 kg

Phụ kiện kèm theo

Vali nhựa chống sốc, 2 pin, 1 sạc, bộ khuôn 16-32mm, dây đeo, vòng gioăng cao su dự
phòng.

Tổng kết và lời khuyên

Máy ép ống cos thuỷ lực chạy pin ChangYou EZ-1632 là chiếc máy chuyển đổi hiệu suất làm việc rất lớn cho các đội thợ điện nước chuyên nghiệp.

Ưu điểm: Với lực ép 60kn đồng đều, cơ chế tự động xả tránh các lỗi thao tác, đem lại tốc độ thi công nhanh, không phụ thuộc vào trình độ người thợ.

Lưu ý khi vận hành: Kiểm tra vệ sinh các gờ khuôn ép, không ép vượt quá định mức của máy, kiểm tra định kỳ mức dầu thuỷ lực của máy sau 10.000 lần bấm để đảm bảo tuổi thọ của máy.
